TN Series

Autonics TN Series adalah temperature controller 2-DOF PID berkinerja tinggi dengan kecepatan sampling 50 ms dan akurasi pengukuran ±0,2%. Tersedia dalam dua tipe kontrol — Program Control dan Fixed Control — seri ini dilengkapi fungsi heating & cooling simultan, Group PID, Zone PID, dan Anti Reset Windup untuk pengendalian suhu yang presisi di berbagai aplikasi industri.

  • Algoritma 2-DOF PID untuk kontrol presisi tinggi dan respons cepat terhadap gangguan
  • Sampling 50 ms dengan akurasi pengukuran ±0,2% F.S.
  • Dua tipe kontrol: Program Control (10 pattern × 20 step) & Fixed Control (timer function)
  • Fungsi Group PID, Zone PID, dan Anti Reset Windup (ARW)
  • Kontrol pemanasan & pendinginan simultan (Heating & Cooling)
  • Sync-Master: sinkronisasi SV & Run/Stop ke hingga 31 slave
  • Komunikasi RS485 — Modbus RTU/ASCII & PLC ladder-less
  • Tersedia 3 ukuran: TNS (48×48 mm), TNH (48×96 mm), TNL (96×96 mm)
  • Detachable terminal block untuk kemudahan maintenance
  • Konfigurasi parameter via PC menggunakan DAQMaster Software (gratis)

‍

Data Sheet
Details
Specification

‍

Autonics TN Series merupakan temperature controller berbasis algoritma Two-Degree-of-Freedom (2-DOF) PID yang dirancang untuk memberikan kontrol suhu presisi tinggi pada aplikasi industri yang menuntut respons cepat dan kestabilan proses. Dengan kecepatan sampling 50 ms dan akurasi pengukuran ±0,2%, seri ini mampu mencapai set point secara akurat sekaligus merespons gangguan proses dengan cepat.

TN Series hadir dalam dua pilihan tipe kontrol. Program Control memungkinkan pengguna mengatur pola kontrol secara sekuensial hingga 10 pattern × 20 step, dengan kemudahan pembuatan pattern langsung melalui grafik waktu-suhu di software DAQMaster. Fixed Control dilengkapi fungsi timer untuk mengatur waktu operasi On/Off secara terprogram, cocok untuk proses yang membutuhkan siklus kontrol terjadwal.

Seri ini mendukung berbagai fungsi kontrol canggih seperti Group PID (mengelola beberapa zone sekaligus), Zone PID (menerapkan nilai PID berbeda per rentang suhu), dan Anti Reset Windup (ARW) untuk mencegah overshoot saat output kontrol mencapai batas maksimum. Fungsi Sync-Master memungkinkan sinkronisasi set point dan status Run/Stop dari satu master ke hingga 31 slave secara bersamaan.

Komunikasi RS485 tersedia dengan dukungan protokol Modbus RTU/ASCII dan PLC ladder-less, memudahkan integrasi ke sistem SCADA atau PLC tanpa pemrograman ladder tambahan. Model TNH dan TNL dilengkapi front loader port untuk koneksi converter komunikasi yang lebih praktis. Terminal block yang dapat dilepas pasang (detachable) mempermudah perawatan dan penggantian unit di lapangan.

TN Series tersedia dalam tiga ukuran panel: TNS (1/16 DIN, 48×48 mm), TNH (1/8 DIN, 48×96 mm), dan TNL (1/4 DIN, 96×96 mm), memberikan fleksibilitas instalasi sesuai kebutuhan panel kontrol.

‍

‍

‍

‍

‍

‍

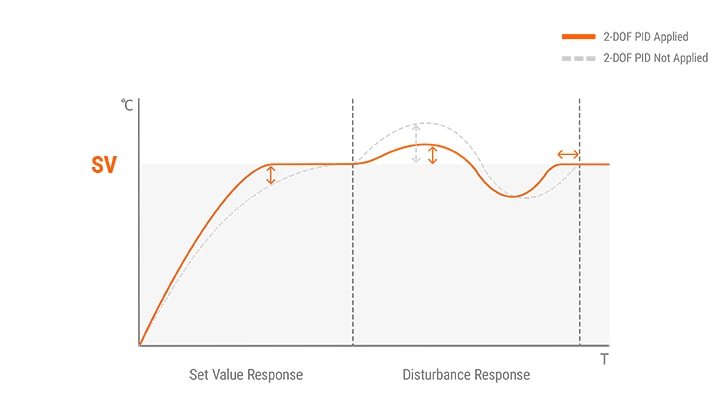

Kontrol PID 2-DOF Mengoptimalkan Beragam Aplikasi Kontrol

‍

Algoritma two-degree-of-freedom (2-DOF) dapat secara akurat mencapai

pengaturan suhu (SV) dan merespon dengan cepat gangguan untuk kontrol suhu

yang akurat dan tepat.

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

  Tersedia Model Kontrol Program dan Model Kontrol Fixed

‍

     Pengguna dapat memilih diantara dua tipe model untuk kontrol yang optimal di

     berbagai lingkungan. Model kontrol program menawarkan pola kontrol dengan

     pengaturan parameter yang mudah dan model kontrol fixed menawarkan fungsi

     timer.

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

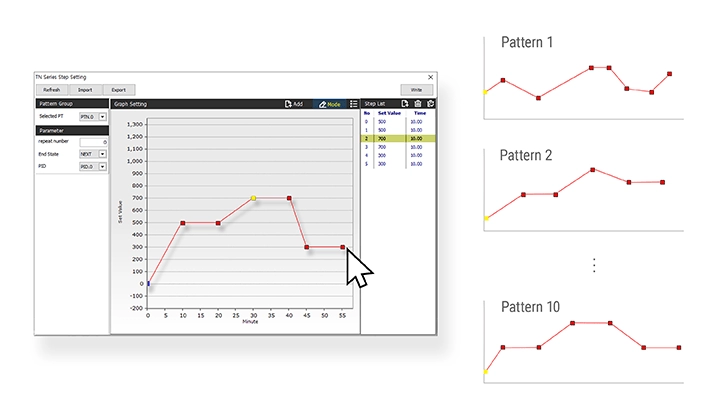

Kemudahan Pengaturan Parameter untuk Pola Kontrol (Model Kontrol Program)

‍

Model kontrol program dapat digunakan untuk mengatur dengan mudah pola

kontrol secara berurutan mengatur suhu target dan waktu masing-masing

langkah. Pengguna dapat dengan mudah menggambar pola dengan software

DAQMaster dengan mengklik koordinat grafik waktu-suhu.

‍

‍

‍

‍

‍

‍

‍

‍

‍

‍

    Fungsi Timer untuk Pengoperasian Preset (Model Kontrol Fixed)

‍

     Model kontrol fixed dapat digunakan untuk mengatur kembali waktu

     pengoperasian dengan menunda kontrol output ON/OFF atau dengan

      mempertahankan PV untuk jangka waktu tertentu.

Technical Specifications — Autonics TN Series
General
SeriesTN Series (2-DOF PID Temperature Controller)
Tipe KontrolProgram Control / Fixed Control
AlgoritmaTwo-Degree-of-Freedom (2-DOF) PID
Metode KontrolON/OFF, P, PI, PD, PID, 2-DOF PID
Sampling Period50 / 100 / 250 ms (dapat dipilih via parameter)
Akurasi Pengukuran±0,2% F.S. ±1 digit
Display
Tipe DisplayLCD + LED (11-segment untuk PV, 7-segment untuk operating value)
Shortcut KeyTersedia via tombol user key (U) di bagian depan
Input
Thermocouple (TC)K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), W(TT), L(IC)
RTDDPt100Ω, JPt100Ω, Cu50Ω (3-wire)
Analog Input0–10 VDC, 1–5 VDC, 0–20 mA, 4–20 mA
CT InputTersedia (heater burnout alarm)
Digital InputTersedia (tergantung model)
Output
Relay Output250 VAC~ 3A (1a)
SSR Drive Output12 VDC ±2 V, ≤20 mA
Current OutputDC 4–20 mA (beban maks. 500Ω, akurasi ±0,3% F.S.)
Alarm Output2–6 output alarm (tergantung model & tipe kontrol)
Transmission OutputDC 4–20 mA (beban maks. 500Ω, akurasi ±0,3% F.S.)
Heating & CoolingKontrol simultan
Fungsi Kontrol
Program ControlHingga 10 pattern × 20 step
Fixed ControlTimer function untuk preset operasi On/Off
Group PIDTersedia
Zone PIDTersedia (PID berbeda per rentang suhu)
Anti Reset Windup (ARW)Tersedia
Sync-MasterSinkronisasi SV & Run/Stop ke hingga 31 slave
Event (Alarm)Hingga 10 event (PV high/low limit, sensor break, dll.)
Auto TuningTersedia
Komunikasi
InterfaceRS485
ProtokolModbus RTU / Modbus ASCII / PLC ladder-less
Kecepatan KomunikasiHingga 115.200 bps
Front Loader PortTersedia (TNH & TNL)
SoftwareDAQMaster (gratis, tersedia di www.autonics.com)
Dimensi & Model
TNS1/16 DIN — 48 × 48 mm
TNH1/8 DIN — 48 × 96 mm
TNL1/4 DIN — 96 × 96 mm
PemasanganPanel mount (DIN cutout)
TerminalDetachable terminal block (screw type)
Kondisi Lingkungan & Umum
Catu Daya100–240 VAC~ 50/60 Hz
Suhu Operasi-10 hingga 50°C | Penyimpanan: -20 hingga 60°C
Kelembaban Operasi35–85% RH (tanpa kondensasi)
Insulasi Resistance>100 MΩ (500 VDC megger)
MemoriNon-volatile semiconductor (~10 tahun)

* Spesifikasi dapat berubah sewaktu-waktu. Beberapa model mungkin dihentikan tanpa pemberitahuan sebelumnya. Harap merujuk pada datasheet resmi Autonics untuk informasi terkini.
