TX Series

Autonics TX Series adalah temperature controller PID dengan layar LCD besar berkarakter putih yang mudah dibaca dari berbagai sudut pandang. Dilengkapi sampling 50 ms, akurasi ±0,3%, serta pilihan output relay, SSR drive, dan current output yang dapat diseleksi via parameter. Tersedia dalam berbagai ukuran DIN untuk fleksibilitas instalasi.

    • Layar LCD 11-segment dengan karakter PV putih besar, visibilitas tinggi dari berbagai sudut
    • Sampling 50 ms dengan akurasi tampilan ±0,3% F.S.
    • Output dapat dipilih: current output (DC 4–20 mA / 0–20 mA) atau SSR drive via parameter
    • SSR drive support 3 mode: ON/OFF, cycle control, phase control
    • Komunikasi RS485 Modbus RTU, maks. 31 unit, jangkauan hingga 800 m
    • Desain kompak kedalaman 45 mm (30% lebih pendek dari model sejenis)
    • Tersedia 7 ukuran: TX4N, TX4S, TX4M, TX4W, TX4H, TX4L + varian screwless
    • PV transmission output DC 4–20 mA (tersedia di model tertentu)
    • Konfigurasi parameter via PC dengan DAQMaster Software (gratis)
    • Proteksi panel IP50
    • Data Sheet
    Details
    Specification

    ‍

    Autonics TX Series hadir sebagai temperature controller PID yang mengutamakan kemudahan baca dan efisiensi instalasi. Layar LCD 11-segment dengan karakter PV berwarna putih berukuran besar memberikan visibilitas tinggi dari berbagai sudut pandang, bahkan di lingkungan industri yang dinamis. Dengan kecepatan sampling 50 ms dan akurasi tampilan ±0,3%, seri ini mampu merespons perubahan suhu secara cepat dan konsisten.

    Salah satu keunggulan utama TX Series adalah desainnya yang kompak dengan kedalaman hanya 45 mm — 30% lebih pendek dibandingkan produk sejenis dari Autonics ukuran 48×48 mm. Hal ini memungkinkan instalasi di ruang panel yang terbatas tanpa mengorbankan performa kontrol.

    TX Series menawarkan fleksibilitas output yang tinggi. Pengguna dapat memilih antara current output (DC 4–20 mA atau DC 0–20 mA) dan SSR drive output melalui pengaturan parameter pada unit yang sama, tanpa perlu mengganti model. SSR drive output juga mendukung tiga mode kontrol: ON/OFF, cycle control, dan phase control, memberikan opsi kontrol yang presisi sesuai kebutuhan aplikasi.

    Untuk kebutuhan komunikasi, TX Series mendukung RS485 dengan protokol Modbus RTU, memungkinkan koneksi hingga 31 unit dalam satu jaringan dengan jangkauan efektif hingga 800 meter. Konfigurasi parameter dapat dilakukan melalui PC menggunakan software DAQMaster yang disediakan gratis oleh Autonics. TX Series juga dilengkapi PC loader port di bagian depan untuk koneksi converter komunikasi.

    Seri ini tersedia dalam berbagai ukuran panel — TX4N, TX4S, TX4M, TX4W, TX4H, dan TX4L — serta pilihan tipe terminal screw dan screwless untuk kemudahan pemasangan kabel di lapangan.

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    Visibilitas dan Kemudahan Membaca yang Unggul

    ‍

    Layar LCD besar dengan karakter PV putih berukuran 15,3 mm dan tampilan 11

    segmen memberikan visibilitas dan kemudahan membaca yang tinggi.

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

       Sampling Berkecepatan Tinggi 50 ms

    ‍

         Sampling berkecepatan tinggi 50 ms memungkinkan kontrol suhu yang akurat

         pada aplikasi yang memerlukan kecepatan respon yang cepat.

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    ‍

    Beragam Tipe Wiring

    ‍

    Seri TX mendukung tipe wiring tanpa baut dan dengan baut 11-pin plug. Tipe wiring dapat bervariasi berdasarkan model, dan model tanpa baut dapat menghemat

    waktu kerja dengan kemudahan wiring.

    ‍

    Tipe Plug 11-Pin

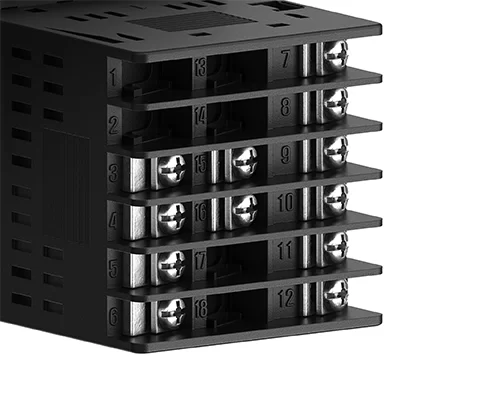

    Tipe Baut

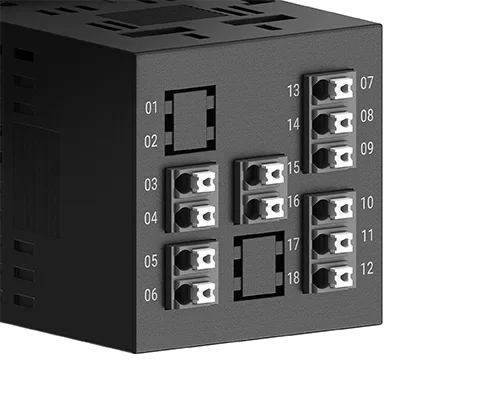

    Tipe Tanpa Baut
    Technical Specifications — Autonics TX Series
    General
    SeriesTX Series (LCD PID Temperature Controller)
    Metode KontrolON/OFF, P, PI, PD, PID
    Sampling Period50 ms
    Akurasi Tampilan±0,3% F.S. ±1 digit (suhu ruang 23°C ±5°C)
    Auto TuningTersedia
    Display
    Tipe DisplayLCD 11-segment (PV: putih, SV: hijau / kuning)
    Tinggi Karakter PVTX4N: 8 mm | TX4S: 14 mm | TX4M: 17,3 mm | TX4H: 15,8 mm | TX4L: 26,8 mm
    Input
    Thermocouple (TC)K(CA): -50 ~ 1.200°C | J(IC): -30 ~ 800°C | L(IC): -40 ~ 800°C | T(CC): -50 ~ 400°C | R(PR) / S(PR): 0 ~ 1.700°C
    RTDDPt100Ω: -100 ~ 400°C | Cu50Ω: -50 ~ 200°C (3-wire)
    Output
    Relay Output250 VAC~ 3A / 30 VDC 3A (1a) | Mekanik: ≥5.000.000 operasi | Elektrik: ≥200.000 operasi
    SSR Drive Output13 VDC ±3 V, ≤20 mA | Mode: ON/OFF, cycle control, phase control
    Current OutputDC 4–20 mA atau DC 0–20 mA (dipilih via parameter), beban maks. 500Ω
    Alarm OutputRelay 250 VAC~ 3A 1a (AL1/AL2) | TX4N AL2: 125 VAC~ 0,3A 1a
    PV Transmission OutputDC 4–20 mA (beban maks. 500Ω, akurasi ±0,3% F.S.) — model tertentu
    Output KontrolHeating / Cooling (dapat dipilih via parameter)
    Komunikasi
    InterfaceRS485
    ProtokolModbus RTU
    Maks. Koneksi31 unit (alamat: 01–127)
    Jangkauan Efektif≤800 m (two-wire half duplex)
    Kecepatan Komunikasi2.400 / 4.800 / 9.600 (default) / 19.200 / 38.400 bps
    SoftwareDAQMaster (gratis, tersedia di www.autonics.com)
    Dimensi & Varian Model
    TX4NDIN W48 × H24 mm | Depth: 94,2 mm
    TX4S / TX4S-L / TX4SPDIN W48 × H48 mm | Depth: 45 mm
    TX4MDIN W72 × H72 mm | Depth: 45 mm
    TX4WDIN W96 × H48 mm | Depth: 45 mm
    TX4H / TX4H-LDIN W48 × H96 mm | Depth: 45 mm
    TX4LDIN W96 × H96 mm | Depth: 45 mm
    Tipe TerminalScrew type & Screwless (model -L)
    PemasanganPanel mount (DIN cutout)
    Catu Daya
    AC Type100–240 VAC~ 50/60 Hz | Konsumsi: ≤8 VA
    AC/DC Type24 VAC~ 50/60 Hz / 24–48 VDC | Konsumsi: AC ≤8 VA, DC ≤5 W
    Toleransi Tegangan90–110% dari tegangan nominal
    Kondisi Lingkungan & Umum
    Suhu Operasi-10 hingga 50°C | Penyimpanan: -20 hingga 60°C
    Kelembaban Operasi35–85% RH (tanpa kondensasi)
    Proteksi PanelIP50 (panel depan, standar IEC)
    Insulasi Resistance≥100 MΩ (500 VDC megger)
    Dielectric Strength3.000 VAC~ 50/60 Hz selama 1 menit
    Noise Immunity±2 kV square noise (pulse width 1 μs)
    MemoriNon-volatile semiconductor (~10 tahun)
    Berat UnitTX4N: ±81 g | TX4S: ±97 g | TX4M: ±138 g | TX4H: ±130 g | TX4L: ±204 g

    * Spesifikasi dapat berubah sewaktu-waktu. Beberapa model mungkin dihentikan tanpa pemberitahuan sebelumnya. Harap merujuk pada datasheet resmi Autonics untuk informasi terkini.
